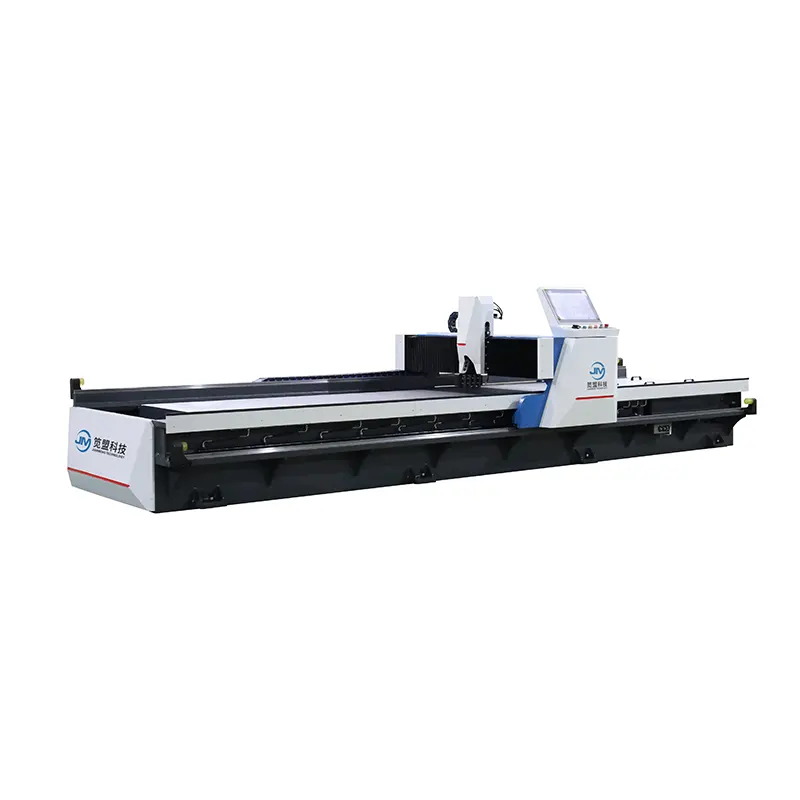

دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشین
  • دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشیندھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشین

دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشین

چینی میٹل پلیٹ پروسیسنگ مشین بنانے والی کمپنی JM دھاتی پلیٹوں کے لیے انتہائی درست افقی ڈبل ڈرائیو V گروونگ مشین تیار کرتی ہے، 100% تکنیکی آزاد دیکھ بھال کی خدمات اور کامل لاجسٹکس سپورٹ فراہم کرتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

چینی V گروونگ مشین بنانے والا JM دھاتی پلیٹوں اور فروخت کے بعد بہترین ہوریزونٹل ڈبل ڈرائیو V گروونگ مشین فراہم کرتا ہے۔ یہ مشین تمام دھاتی پلیٹوں کے لیے استعمال کی جا سکتی ہے، جیسے جستی پلیٹ، کاپر پلیٹ، ایلومینیم پلیٹ وغیرہ۔

مصنوعات کی خصوصیات:

1. مشین کی بنیاد اور بیم کو ایک فریم ڈھانچہ کا استعمال کرتے ہوئے ڈیزائن کیا گیا ہے، جس میں ورک ٹیبل کے لیے کم الائے اعلی طاقت والے ساختی اسٹیل کا استعمال کیا گیا ہے۔

2. دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشین کی کراس بیم ڈبل سروو موٹرز سے چلتی ہے، جو ڈبل ہائی پاور پلانیٹری ریڈوسر سے لیس ہے، آسانی سے چل رہی ہے۔

3. پانچ محور کنٹرول سسٹم، صنعتی ٹچ اسکرین کے ساتھ، ریئل ٹائم افقی ڈبل ڈرائیو V گروونگ مشین کی حیثیت کو مانیٹر کرتا ہے۔

4. دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشین فکسڈ پوائنٹ گروونگ، مختلف کام کی پروسیسنگ کو سپورٹ کرتی ہے۔


دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشین کا تکنیکی ڈیٹا

عمل کی اہلیت پروسیسنگ کی لمبائی 2500 ملی میٹر 3200 ملی میٹر 4000 ملی میٹر 6000 ملی میٹر
پروسیسنگ چوڑائی 1250/1500 ملی میٹر 1250/1500 ملی میٹر 1250/1500 ملی میٹر 1250/150 ملی میٹر
پروسیسنگ موٹائی 0.4-5.0 ملی میٹر 0.4-5.0 ملی میٹر 0.4-50 ملی میٹر 0.4-50 ملی میٹر
کم از کم کنارے کا فاصلہ 8 ملی میٹر 8 ملی میٹر 8 ملی میٹر 8 ملی میٹر
پروسیسنگ کی رفتار گینٹری (X-axis) 0-120 میٹر/منٹ 0-120m/منٹ 0-120 میٹر/منٹ 0-120m/منٹ
ٹول ہولڈر (YI-axis) موومنٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ
حرکت پذیر کلیمپنگ (Y2 محور) 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ
ٹول ہولڈر (Z-axis) اوپر اور نیچے 0-10 میٹر/منٹ 0-10 میٹر/منٹ 0-10 میٹر/منٹ 0-10m/منٹ
پروسیسنگ کی درستگی پوزیشننگ محور کا بار بار پوزیشننگ ایرر 0.015 ملی میٹر 0.015 ملی میٹر 0.015 ملی میٹر 0.015 ملی میٹر
پوزیشننگ محور کی کم از کم ریزولوشن 0.001 ملی میٹر 0.001 ملی میٹر 0.001 ملی میٹر 0001 ملی میٹر
ٹیبل میز کی ہمواری ±0.03 ملی میٹر ±0.03 ملی میٹر ±0.03 ملی میٹر ±0.03 ملی میٹر
بیرونی


طول و عرض
لمبائی 4400 ملی میٹر 5100 ملی میٹر 5900 ملی میٹر 7900 ملی میٹر
پروسیسنگ چوڑائی 2000/2250 ملی میٹر 2000/2250 ملی میٹر 2000/2250 ملی میٹر 2000/2250 ملی میٹر
اونچائی 1550 ملی میٹر 1550 ملی میٹر 1550 ملی میٹر 1550 ملی میٹر

افقی ڈبل ڈرائیو V گروونگ مشین کے اجزاء


- بڑی ٹچ اسکرین والا CNC سسٹم: تائیوان سپیریئر

- سروو موٹر: تائیوان سپیریئر

- سیاروں کو کم کرنے والا: تائیوان لیمنگ

- بٹن: فرانس شنائیڈر

- سلنڈر سیل عنصر: جاپان والکوا۔

- قربت کا سوئچ: جاپان اومرون

- سرکٹ بریکر: فرانس شنائیڈر

- AC رابطہ کنندہ: فرانس شنائیڈر

- تھرمل ریلے: فرانس شنائیڈر

- مائیکرو ریلے: فرانس شنائیڈر

- مصر دات چاقو: کوریا کورلوئی

- بھاری لکیری گائیڈ ریل: تائیوان ٹی بی آئی

- مشین ٹول کیبل: جرمنی Igus

- سنگل/ڈبل ایئر سوئچ: فرانس شنائیڈر




عمومی سوالات


سوال: کیا آپ ہمارے سائز کے مطابق دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو V گروونگ مشین ڈیزائن کر سکتے ہیں؟

A: ہاں۔ ہم آپ کی ضروریات کے مطابق دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو وی گروونگ مشین ڈیزائن کر سکتے ہیں۔


سوال: ہمارے لیے ڈیزائننگ کے اختیارات فراہم کرنے میں آپ کو کتنا وقت لگتا ہے؟

A: دھاتی پلیٹوں کے لیے معیاری افقی ڈبل ڈرائیو V گروونگ مشین کے لیے، ہم آپ کو کسی بھی وقت ڈیزائننگ کے اختیارات پیش کر سکتے ہیں۔ غیر معیاری اپنی مرضی کے مطابق مشین کے لئے، ہمیں 3 کام کے دنوں کی ضرورت ہے.


سوال: کیا آپ فیکٹری یا تجارتی کمپنی ہیں؟

A: ہم ایک کارخانہ دار ہیں. ہمارے پاس پیداوار کا 10 سال سے زیادہ کا تجربہ ہے۔


ہاٹ ٹیگز: دھاتی پلیٹوں کے لیے افقی ڈبل ڈرائیو وی گروونگ مشین، چین، مینوفیکچررز، سپلائرز، فیکٹری، اپنی مرضی کے مطابق، چین میں بنایا گیا، سستا، اعلی قیمت موثر، عیسوی، معیار
