CNC افقی ہائی سپیڈ V گروونگ مشین
  • CNC افقی ہائی سپیڈ V گروونگ مشینCNC افقی ہائی سپیڈ V گروونگ مشین

CNC افقی ہائی سپیڈ V گروونگ مشین

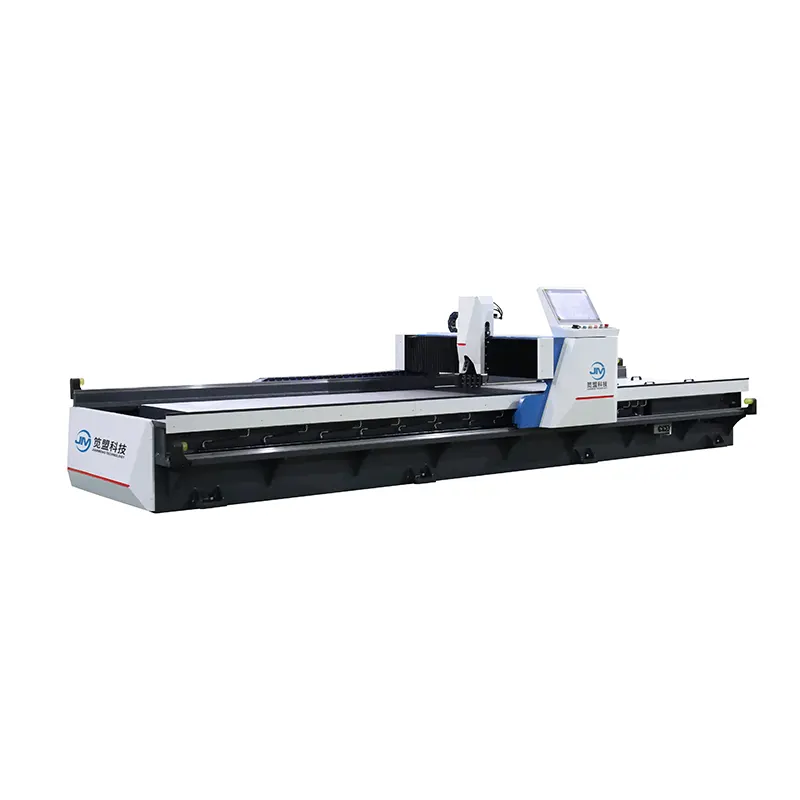

CNC Horizontal High Speed ​​V Grooving Machine ایک مستحکم V گروونگ ایکویپمنٹ ہے جو JM کی طرف سے تیار کیا گیا ہے، جو چینی مینوفیکچرر ہے جس میں V grooving مشینوں کی سب سے زیادہ اقسام ہیں۔ CNC افقی تیز رفتار V گروونگ مشینیں درمیانے درجے سے کم استعمال کی شرحوں پر سب سے زیادہ سرمایہ کاری مؤثر گروونگ مشین ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

CNC افقی تیز رفتار V گروونگ مشین پائیدار وی گروونگ کا سامان ہے جو چینی گروونگ مشین بنانے والی کمپنی جے ایم نے تیار کیا ہے۔ گینٹری قسم کی مشین کا ڈیزائن موثر لوڈنگ اور ان لوڈنگ کی سہولت فراہم کرتا ہے۔

مصنوعات کی خصوصیات:


1. چار محور کنٹرول سسٹم، صنعتی ٹچ اسکرین کے ساتھ، اصل وقت میں CNC افقی ہائی سپیڈ V grooving مشین کی حیثیت کی نگرانی کرتا ہے.

2. گینٹری ڈبل گائیڈ ریل پر دھات کی نالیوں کو بناتی ہے، جو میز پر کام کرنے والی حالت کے ساتھ آسانی سے چلتی ہے۔

3. CNC افقی تیز رفتار V گروونگ مشین کھلے جہاز سے لیس ہے، جو لوڈنگ اور ان لوڈنگ کے لیے سکشن کپ استعمال کرنا آسان ہے۔

4. CNC افقی ہائی سپیڈ وی گروونگ مشین کی ورکنگ ٹیبل کم کھوٹ سے بنی ہے، اور ٹیبل کی درستگی 0.03 ملی میٹر کے اندر ہے۔

5. CNC افقی تیز رفتار V گروونگ مشین کا یونیورسل ٹول ہولڈر مختلف کٹنگ ٹولز کی کلیمپنگ کی ضروریات کو پورا کر سکتا ہے۔


CNC افقی ہائی سپیڈ V گروونگ مشین کا تکنیکی ڈیٹا

عمل کی اہلیت پروسیسنگ کی لمبائی 2500 ملی میٹر 3200 ملی میٹر 4000 ملی میٹر 6000 ملی میٹر
پروسیسنگ چوڑائی 1250/1500 ملی میٹر 1250/1500 ملی میٹر 1250/1500 ملی میٹر 1250/150 ملی میٹر
پروسیسنگ موٹائی 0.4-5.0 ملی میٹر 0.4-5.0 ملی میٹر 0.4-50 ملی میٹر 0.4-50 ملی میٹر
کم از کم کنارے کا فاصلہ 8 ملی میٹر 8 ملی میٹر 8 ملی میٹر 8 ملی میٹر
پروسیسنگ کی رفتار گینٹری (X-axis) 0-120 میٹر/منٹ 0-120m/منٹ 0-120 میٹر/منٹ 0-120m/منٹ
ٹول ہولڈر (YI-axis) موومنٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ
حرکت پذیر کلیمپنگ (Y2 محور) 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ 0-60 میٹر/منٹ
ٹول ہولڈر (Z-axis) اوپر اور نیچے 0-10 میٹر/منٹ 0-10 میٹر/منٹ 0-10 میٹر/منٹ 0-10m/منٹ
پروسیسنگ کی درستگی پوزیشننگ محور کا بار بار پوزیشننگ ایرر 0.015 ملی میٹر 0.015 ملی میٹر 0.015 ملی میٹر 0.015 ملی میٹر
پوزیشننگ محور کی کم از کم ریزولوشن 0.001 ملی میٹر 0.001 ملی میٹر 0.001 ملی میٹر 0001 ملی میٹر
ٹیبل میز کی ہمواری ±0.03 ملی میٹر ±0.03 ملی میٹر ±0.03 ملی میٹر ±0.03 ملی میٹر
بیرونی


طول و عرض
لمبائی 4400 ملی میٹر 5100 ملی میٹر 5900 ملی میٹر 7900 ملی میٹر
پروسیسنگ چوڑائی 2000/2250 ملی میٹر 2000/2250 ملی میٹر 2000/2250 ملی میٹر 2000/2250 ملی میٹر
اونچائی 1550 ملی میٹر 1550 ملی میٹر 1550 ملی میٹر 1550 ملی میٹر

CNC افقی ہائی سپیڈ V گروونگ مشین کے اجزاء


- سروو موٹر: تائیوان سپیریئر

- سلنڈر سیل عنصر: جاپان والکوا۔

- قربت سوئچ: جاپان اومرون

- سنگل/ڈبل ایئر سوئچ: فرانس شنائیڈر

- AC رابطہ کنندہ: فرانس شنائیڈر

- بٹن: فرانس شنائیڈر

ہائیڈرولک کنٹرول سسٹم: جانپان یوکن

- سیاروں کو کم کرنے والا: تائیوان لیمنگ

- تھرمل ریلے: فرانس شنائیڈر

- مائیکرو ریلے: فرانس شنائیڈر

- مصر دات چاقو: کوریا کورلوئی

- سرکٹ بریکر: فرانس شنائیڈر

- بھاری لکیری گائیڈ ریل: تائیوان ٹی بی آئی

- مشین ٹول کیبل: جرمنی Igus

- بڑی ٹچ اسکرین والا CNC سسٹم: تائیوان سپیریئر


ایپلی کیشنز کی صنعت:

- باتھ روم

- سٹینلیس سٹیل پروسیسنگ

- آرکیٹیکچرل سجاوٹ

--.باورچی خانہ n

- دروازے کی صنعت

- لفٹ کا سامان

- اشتہاری نشان

- ہارڈ ویئر کی مصنوعات

عمومی سوالات


سوال: کیا آپ اپنے عملے کو ہمارے لیے CNC افقی تیز رفتار V گروونگ مشین انسٹال کرنے کے لیے بھیج سکتے ہیں؟

A: ہاں۔ اگر آپ کو ضرورت ہو تو ہم اپنے انجینئرز کو سائٹ پر سروس پیش کرنے کا بندوبست کر سکتے ہیں۔


سوال: کیا آپ کے پاس تفصیلی اور پیشہ ورانہ انسٹالیشن دستی ہے؟

A: ہاں۔ ہمارے پاس پیشہ ورانہ ہدایات کا دستی اور ویڈیو ٹیوٹوریل ہے۔


سوال: کیا آپ ہمارے سائز کے مطابق CNC افقی ہائی سپیڈ V گروونگ مشین ڈیزائن کر سکتے ہیں؟

A: ہاں۔ ہم آپ کی ضروریات کے مطابق سامان ڈیزائن کر سکتے ہیں۔
